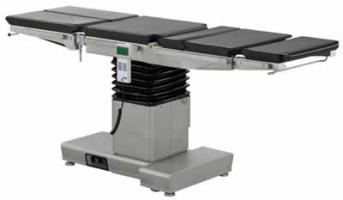

SO-10 универсальный гидравлический операционный стол

SO-10 универсальный гидравлический операционный стол

Представляем новый операционный стол с электроприводом от компании Famed!

Назначение

Операционный стол SU-05 предназначен для поддержки и позиционирования пациента в общей хирургии, сосудистой хирургии, кардиохирургии, нейрохирургии, урологии, проктологии, гинекологии, ларингологии, офтальмологии, эндоскопии, лапароскопии, травматологии, онкологии, стоматологии, пластической хирургии и других хирургических вмешательствах.

Конструкция стола

Стол изготовлен из кислотоустойчивой матовой нержавеющей стали.

Мобильное основание операционного стола стола оснащено центральным тормозом, приводимым в действие ножной педалью. Стандартное Т-образное основание может быть заменено основанием повышенной мобильности на 4 больших сдвоенных колесах с трехпозиционной системой центрального тормоза.

Конструкция адаптирована для использования совместно с нейрохирургическими приставками DORO/Mayfield и аналогичными.

Матрацы секций, съемные, бесшовные, антистатические, выполнены из устойчивого к дезинфекции ППУ.

Все наружные поверхности стола легко моются и устойчивы к воздействию дезинфицирующих средств.

R-скопия и R-графия



Ложе стола выполнено из высокопрочного R-проницаемого материала и не имеет поперечных металлических элементов, что в совокупности с функцией продольного смещения ложа и взаимозаменяемыми секциями головы и ног, позволяет осуществлять полный мониторинг пациента с использованием R-аппарата типа C-arm. Дополнительный держатель R-кассеты обеспечивает возможность проведения R-графических обследований.

Взаимозаменяемые секции головы и ног

Взаимозаменяемые секции головы и ног, позволяют изменять конфигурацию стола, что значительно расширяет его функциональные возможности.

Питание электрогидравлической системы обеспечивают, встроенные в основание операционного стола, высококачественные аккумуляторные батареи (срок службы до 8 лет).

Конструкция операционного стола обеспечивает отвод статического заряда через антистатические ролики и далее через токорассеивающее или токопроводящее напольное покрытие и/или через систему выравнивания потенциалов (эквипотенциальную клемму).

Функциональные регулировки

  • Регулировка высоты ложа, боковые наклоны, Тренделенбург, антиТренделенбург, наклоны секции спины, регулировка высоты «излома» секции спины, выравнивание ложа в положение «0» выполняются электрогидравлической системой со встроенными аккумуляторами (24В/DC).
  • Регулировка продольного смещения ложа относительно колонны стола выполняется электромеханическим приводом.
  • Пульт управления оснащен индикатором уровня заряда батареи
  • Регулировка положений секций головы поддерживается газовой пружиной с блокировкой
  • Регулировка положений секций ног в 5-секционном ложе поддерживается газовыми пружинами
  • с блокировками, а в 6-секционном ложе - механическими блокировками
  • Разведение секций ног в горизонтальной плоскости осуществляется механически.



Пульты управления операционным столом SU-05


Проводной пульт
управления с ЖК дисплеем
WS-62 (стандарт)


Беспроводной пульт
управления с ЖК дисплеем
и зарядным устройством
WS- 63 (опция)

Изменение ориентации ложа операционного стола SU-05


Пульты управления оснащены функциональными кнопками, обеспечивающими изменение ориентации стола на 1800 в зависимости от текущего положения установки секций головы и ног.

Варианты исполнения операционного стола SU-05

Альтернативный привод (опция)

Версия стола SU-05 с альтернативным приводом оснащена двумя независимыми системами управления функциями стола: электромеханической и механогидравлической. Альтернативная механогидравлическая система в случае необходимости дублирует регулировку всех электрогидравлических функций.

Выбор необходимой функции осуществляется рычагом в основании стола, снабженном интуитивно понятными пиктограммами, а дальнейшая активация функции осуществляется нажатиями на дополнительную ножную педаль

Панель управления на колонне стола (опция)

Панель управления, установленная на колонне стола, позволяет контролировать функции электрогидравлической системы в отсутствие дистанционного проводного или беспроводного пульта. Функциональные и информационные пиктограммы на этой панели идентичны пиктограммам на дистанционном пульте управления.




Ортопедические операции с использованием операционного стола SU-05

Ортопедическая приставка выполнена из кислотоустойчивой матовой нержавеющей стали. Приставка крепится к столешнице, благодаря чему регулировка  по высоте и углу наклона (продольно и латерально) выполняется электрогидравлической системой.

Конструкция ортопедической приставки обеспечивает удобный доступ хирурга к операционной области, а также позволяет использовать R-аппарат типа C-arm во время операций.

Большой выбор дополнительных принадлежностей обеспечивает любое необходимоеположение пациента .



Варианты использования SU-05


Гинекологическое положение с использованием гинекологического лотка WS-28.7 и опор для колен по Геппелю WS-05.5

Положение сидя с использованием
специальной головной секции WS-21.5

Операции на руке с использованием дополнительной приставки WS- 48.5

Проктологическое положение с использованием приставки WS-30-5

Боковая фиксированная укладка
(при операциях на почке).
Ложе с подголовником WS-45.5 (опция)

Торакальные и абдоминальные операции
Ложе с разделенной секцией спины
с подголовником WS-45.5 (опция)

Тренделенбург / АнтиТренделенбург

Латеральные (боковые) наклоны

Технические характеристики

Общая длина х ширина ложа

5-секционного

2035 x 550 мм

6-секционного

2160 x 550 мм

Матрацы секций ширина х толщина

500 х 50 мм

Регулировка высоты ложа

от 740 до 1140 мм

Тренделенбург

40°

АнтиТренделенбург

40°

Боковые наклоны ложа

± 30 °

Продольное смещение ложа

до 400 мм

Регулировка «почечного» моста

до 150 мм

Регулировка секции головы

от -50° до +55°

Регулировка секция спины

от -40° до +80°

Регулировка ножных секций (5-секц.)

от -90° до +25°

Регулировка ножных секций (6-секц.)

от -90° до +90°

Разведение ножных секций

от 0° до 180°

Напряжение питания батарей

24В / DC

Электропитание стола 230В ~

50/60 Гц / AC

Потребляемая мощность

max.100 ВА

Максимальная допустимая нагрузка

250 кг

Общий вес стола

250 кг

Продукт соответствует требованиям Европейской директивы MDD 93/42 /ЕЭС в отношении обеспечения безопасности медицинских изделий.


Источник: http://www.famed.ru
