Характеристики оборудования

• Новая диагностическая рабочая станция на базе ПК
• 12-канальная регистрация ЭКГ покоя, включая программы измерения и интерпретации и анализ дисперсии QT
• 12-канальная регистрация ЭКГ нагрузки
• Амбулаторное 24-х часовое мониторирование ЗКГ по Холтеру· Спирометрия
• На экран выводится до 12 отведений в режиме реального времени
• Встроенная система управления данными
• Возможность подключения к локальной компьютерной сети
• Программа ориентирована на работу под управлением Windows 95
• Большой цветной монитор с высокой разрешающей способностью (15" или 17")
• Концентрация всей информации в одной системе
• Конфигурация системы по индивидуальным запросам
• Включая:
  • Стандартные принадлежности ERG 1
  • Лазерный принтер.
  • Рукав для пациентного кабеля.
  • Комплект для мыши.
  • Программа интерпретации С
  • Программа SDS-200 plus управления данными до 200 ЭКГ

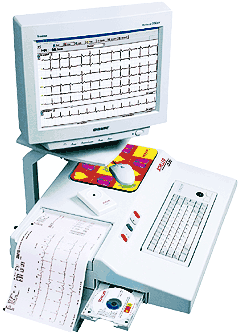

CARDIOVIT CS-200 Эргометрия

• Диагностическая система на базе ПК (Windows 95), включая стандартные принадлежности ЕRG 1, стандартные принадлежности ЕRG 3 для ЭКГ нагрузки, лазерный принтер, цветной монитор высокого разрешения 17", комплект для мыши, рукав для пациентного кабеля, программа интерпретации "С", программа SDS-200plus управления данными до 200 ЭКГ, программа анализа ЭКГ нагрузки "EXEC" и "EXEC plus".
• В комплект не входит эргометр.

CARDIOVIT CS-200 Холтеровское мониторирование

• Диагностическая система на базе ПК (Windows 95), включая стандартные принадлежности ЕRG 1, лазерный принтер, цветной монитор высокого разрешения 17", комплект для мыши, рукав для пациентного кабеля, программа интерпретации "С", программа SDS-200plus управления данными до 200 ЭКГ, программа дял 24-часового мониторирования ЭКГ МТ-200, холтеровский комплект с одним 2-канальным рекордером МТ-100.

CARDIOVIT CS-200 Эргоспирометрия

• Встроенный модуль и интерфейс для газоанализатора и программное обеспечение для измерения, визуализации и документирования кардиореспираторных параметров каждого дыхательного цикла:
  • Построение трендов ЧСС, нагрузки и АД · Графическое отображение VE, HR, VO2, VCO2, VT, RER, etO2, etCO2 и числовое отображение VO2max, VЕmax, VO2/Hrmax
  • Числовое отображение текущего времени, скорости, нагрузки, METS, HR, RR, VT, VE, VO2, VCO2, RQ (RER), etO2, etCO2, VE/VCO2 (eqCO2), VE/VO2 (eqO2), VO2/HR, VD/VT, FEO2, FECO2
  • График газообмена с VO2, VCO2, VE, HR · График газообмена с VCO2 f(VO2) для метода "V-slope" · O2 - пульс · Должные величины
  • Автоматическая калибровка
  • Различные форматы протоколов
  • Сохранение значений лактата, PH
  • Интегрированные данные спирометрии VE, FEV1, MVV
• В комплект входит:
  • программа измерения ЭКГ "М" и анализа ЭКГ нагрузки "EXEC II"
  • модуль эргоспирометрии
  • газоанализатор "B&К 1308"
  • тележка типа 4
  • держатель кабеля
  • баллон с редуктором
  • стандартные принадлежности для ЭКГ и эргоспирометрии.
• В комплект не входит эргометр

ТЕХНИЧЕСКИЕ ДАННЫЕ CARDIOVIT CS-200

• Размеры: 600 х 620 х 1530

• Вес: прибл. 71 кг

• Монитор: 17" цветной, высокого разрешения 1024 Х 768 точек, 75 Гц

• Интерфейсы:

  • стандартная 101/2 клавиатура со встроенным трекболом

  • устройство мышь (дополнительная поставка)

  • функциональные клавиши прямого действия Start/Stop/MAN/AUTO-ECG

• Требования к напряжению питания: 100/130/230/240 В (перем. ток), 50/60 Гц

• Потребляемая мощность: макс. 80 Вт

• Аккумулятор: Блок бесперебойного питания (гарантия корректного завершения работы и прямой печати ЭКГ в течение 3 минут при выключенном мониторе)

• Процессор:

  • Pentium и выше

  • Оперативная память: 8 Мбайт мин.

• Операционная система: WINDOWS'95

• Дисковое пространство:

  • жесткий диск 400Мб мин.

  • дисковод 3,5", 1.44 Мб

• ПЕЧАТЬ:

  • Процесс печати:

  • Термочувствительная головка высокого разрешения

  • 8 точек на мм (амплитудная ось)

  • 40 точек на мм (временная ось)

  • @ 25 мм/сек

• Скорость подачи бумаги: 5 / 10 / 12,5 / 25 / 50 мм/с (для ручной подачи)

• Характеристика бумаги: Термочувствительная, Z-образно сложенная, формат А4, длина прибл. 60 м, готовая к подшивке

• Полоса пропускания: 0 Гц - 150 Гц (IEC/AHA)

• Каналы: 12

• Регистрация кривых: 12 каналов (расположение оптимизировано для ширины 200 мм, изолинии настраиваются автоматически)

• Чувствительность: 5 / 10 / 20 / мм/мВ устанавливается автоматически или выбирается вручную

• Внешний принтер (дополнительная поставка): Бумага формата А4, печать на лазерном или струйном принтере.

• СЕРТИФИКАЦИЯ:

• Вход сигнала от пациента: полностью изолирован и защищен от дефибрилляционного напряжения (только при использовании кабеля пациента фирмы SCHILLER)

• Ток утечки: < 5 мкА

• Класс безопасности: CF по классификации IEC 601-1 и IEC 601-2-25; IEC 601-1-1; EN 55011; IEC 801-1

• Класс защиты:
  · I по классификации IEC 601-1, (со встроенным источником питания)
  · IIа согласно RL 93/42/EEC

• Подтверждение: СЕ согласно 93/42/ЕЕС

• Условия эксплуатации:

  • крайние рабочие температуры: 10? С - 40? С

  • относительная влажность: 25-95% (без конденсации)

  • атмосферное давление: от 700 до 1060 кПа

  • температура хранения: -10? С - +55? С

• ЭКГ:

• Усилитель ЭКГ:

• одновременная, синхронная регистрация сигналов со всех 9 активных электродов (= 12 стандартных отведений)

• частота дискретизации 4000 Гц

• цифровое разрешение 5 мкВ

• динамический диапазон ? 10 мВ (перем. ток)

• макс. потенциал электрода ? 300мВ (пост. ток)

• постоянная времени ? 3.2 сек.

• частотный отклик от 0.05 до 150 Гц (-3 дБ)

• режим общего отклонения > 100 дБ/50 или 60 Гц

• входной импеданс > 100 Мом

• определение пейсмейкера от 2 мВ/ 0.1мсек.

• ФИЛЬТРЫ:

• Миографический фильтр (фильтр мышечного тремора): 25 или 35 Гц, программируемый, действует на распечатываемую ЭКГ и на функцию копирования

• Сетевой фильтр: обеспечивает фильтрацию наложенных 50 или 60 Гц синусоидальных помех с помощью цифрового адаптивного фильтра

• SSF SCHILLER сглаживающий фильтр: Низкочастотный сглаживающий фильтр для подавления высокочастотных помех ЭКГ покоя и нагрузки (не влияет на QRS комплексы)

• SBS SCHILLER стабилизатор изолинии: фильтр для подавления дрейфа изолинии без влияния на измеряемые значения

• Дополнительные возможности:

  • тележка для системы на 4 колесах

  • независимая от напряжения сети регистрация ЭКГ (мин. 3 минуты), благодаря встроенному источнику бесперебойного питания

  • возможность регистрации ЭКГ без включения компьютера

  • интерфейс RS-232 и параллельный интерфейс

  • разъем DC входов

  • разъем QRS триггера

  • интерфейс эргометра (бегущая дорожка, велоэргометр)

  • система управления данными до 50 регистраций (включая возможность немедленного редактирования и подтверждения ЭКГ)

  • программа измерения ЭКГ фирмы SCHILLER

  • определение пейсмейкера

• Дополнительные принадлежности:

  • цветной монитор 17''

  • CD-ROM (не подлежит последующей модификации)

  • мышь, коврик, помехозащищенный разъем

  • лазерный или струйный принтер

  • кронштейн для ЭКГ кабеля

  • устройство для грудных электродов

  • велоэргометр, "бегущая дорожка"

• За исключением устройства для чтения компакт дисков Вы можете дооснастить систему CS-200 всеми дополнительными приспособлениями в любой момент

• Дополнительные программы:

  • программа интерпретации ЭКГ покоя для взрослых и детей фирмы SCHILLER

  • программа управления данными SEMA plus

  • программа определения пейсмейкера

  • программа ЭКГ нагрузки EXEC фирмы SCHILLER

  • программа ЭКГ нагрузки EXEC plus фирмы SCHILLER

  • программа мониторинга по Холтеру MT-200 фирмы SCHILLER

• Дополнительные программы могут быть установлены в любое время
