Аппаратно-программный диагностический комплекс для регистрации и передачи ЭКГ по телефону ТЕЛЕ-АЛЬТОН

• Максимум удобств для пациента
• Минимальные габариты и масса
• Память для хранения ЭКГ
• Бесконтактное подключение к телефону

• Максимальный комфорт для персонала
• Легкий и высокоточный электрокардиограф с возможностью передачи ЭКГ по телефону
• Питание от сети или встроенного аккумулятора
• Бесконтактное подключение к телефону

• Учет особенностей отечественных телефонных линий
• Возможность работы с различными типами регистраторов-передатчиков
• Развитые средства фильтрации ЭКГ
• Ведение картотеки принятых ЭКГ

Основные направления использования комплекса

Электрокардиограф с передатчиком ЭКГ

• передача ЭКГ из отдаленных лечебно-профилактических учреждений, от выездных бригад, бригад скорой и неотложной помощи в крупные консультативно-диагностические центры
• передача ЭКГ из отделений крупных больниц в службу функциональной диагностики для экспресс-анализа

Индивидуальный регистратор-передатчик ЭКГ

• электрокардиографическая верификация редких пароксизмальных состояний, причиной которых предполагаются нарушения сердечного ритма и проводимости или ишемия миокарда
• проведение динамического наблюдения за пациентами с нарушениями ритма, проводимости, ишемией миокарда, в том числе и с целью контроля адекватности терапии и предварительной оценки функционирования имплантированных кардиостимуляторов

Комплекс может состоять из любого числа передатчиков ЭКГ и приемной станции. В его составе могут использоваться как индивидуальные регистраторы-передатчики ЭКГ, ориентированные на самостоятельное использование пациентами, так и электрокардиографы с возможностью передачи ЭКГ по телефону.

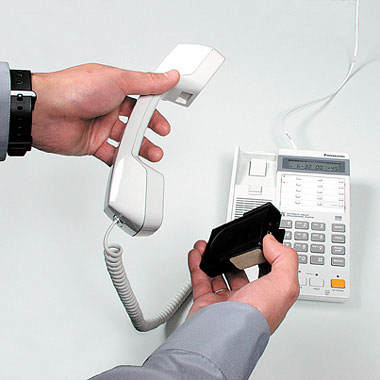

Передатчик ЭКГ для электрокардиографа позволяет за одну минуту передать по телефону 12 общепринятых отведений ЭКГ. Для передачи ЭКГ достаточно обычным способом записать ЭКГ на кардиографе, набрать телефонный номер приемной станции и послать ЭКГ, нажав кнопку передатчика.

Индивидуальный регистратор-передатчик ЭКГ позволяет самому пациенту последовательно зарегистрировать несколько биполярных отведений ЭКГ, которые автоматически сохраняются в памяти регистратора. Для начала записи ЭКГ достаточно коснуться электродов, расположенных на боковых поверхностях корпуса регистратора. Продолжительность непрерывного фрагмента при регистрации от 5 до 30 секунд. Для передачи сохраненных в памяти ЭКГ нужно лишь набрать телефонный номер приемной станции и нажать единственную кнопку.

В начале каждой передачи транслируется уникальный номер регистратора-передатчика, а также информация о дате и времени регистрации фрагмента ЭКГ. Это позволяет организовать автоматический режим работы приемной станции, в котором она способна отреагировать на сигнал вызова по телефону, воспроизвести абоненту заранее записанное приветствие, принять и сохранить ЭКГ в базе данных. Принимаемая ЭКГ и регистрационные данные пациента при этом будут отображаться на экране компьютера на протяжении всего приема.

Приемная станция автоматически записывает данные в картотеку принятых ЭКГ, которая может интегрироваться с другими электрокардиографическими программами производства компании "Альтоника". Для улучшения читаемости принятых ЭКГ в приемной станции реализованы 2 независимых цифровых электрокардиографических фильтра. Имеются встроенные средства амплитудных и временных измерений ЭКГ.

Программное обеспечение приемной станции позволяет легко найти и распечатать любую из принятых ЭКГ, имеются средства организации дежурств персонала и ведения журнала работы.

Созданный на современной элементной базе, комплекс способен полностью заменить разработанные ранее телеметрические ЭКГ системы, значительно превосходя их по компактности, надежности, качеству сигнала и уровню организации всего процесса приема-передачи информации.

Записанные приемной станцией ЭКГ хранятся в электронной картотеке пациентов. При необходимости их можно многократно копировать и  передавать в цифровом виде по компьютерным сетям, а также с помощью модемных или беспроводных средств обмена информацией на любое расстояние.

Технические параметры и характеристики

Приемная станция

• Режимы работы: автоматический, полуавтоматический, ручной
• Число одновременно поддерживаемых передатчиков: до 200 на одну телефонную линию
• Масштабы отображения ЭКГ на экране и при печати: 12,5, 25, 50 или 100 мм/с  2,5, 5, 10, 20 или 40 мм/мВ
• Антитреморный фильтр с частотой среза 35 Гц
• Фильтр импульсных помех (щелчков): порог срабатывания от 0,01 до 2,55 мВ
• Печать в автоматическом или ручном режимах
• Работает в операционных системах MS Windows 98 и выше

Передатчик ЭКГ для электрокардиографа
Альтон-03

• Габариты: 59 х 79 х 28 мм
• Масса с элементами питания: 120 г
• Источник питания: 2 гальванических элемента типоразмера N
• Время работы от комплекта элементов: не менее 3 недель

Индивидуальный регистратор-передатчик ЭКГ

• Встроенные в корпус регистратора электроды ЭКГ
• Автоматическая регистрация биполярных отведений ЭКГ с момента прикосновения к электродам
• Объем памяти ЭКГ: 130 с (любое число фрагментов продолжительностью от 5 до 30 с)
• Самотестирование при включении
• Звуковая индикация контакта электродов с пациентом
• Светодиодная индикация разряда батарей
• Габариты: 59 х 79 х 28 мм
• Масса с элементами питания: 135 г
• Источник питания: 2 гальванических элемента типоразмера N
• Время работы от комплекта элементов: не менее 3 недель
