Клинки и рукоятки ларингоскопа. Совместимость.

Клинки и рукоятки ларингоскопа. Совместимость.

Простым языком - почему иногда клинки не пристегиваются к рукояткам ларингоскопов. Какой клинок к какой рукоятке подойдет.

Самое важное! Если клинок F.O. (фиброоптический), рукоятка должна быть тоже F.O.. Аналогично с прямым освещением. Присоединить F.O. клинок к рукоятке с прямым освещением не получится физически. Даже если инженер больницы напильником доработает прямой клинок и все-таки вставит в F.O. рукоять – ларингоскоп работать не будет!

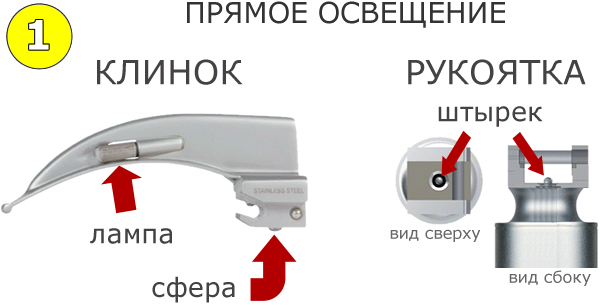

Как отличить клинок и рукоять ларингоскопа с ПРЯМЫМ освещением

ВАЖНО! Под «прямым» подразумевается способ освещения, а не форма клинка. Форма может быть любой - прямой, изогнутой и т.д.

Прямой клинок ларингоскопа

  1. На конце клинка расположена ЛАМПА. Как правило, лампа имеет ребристую поверхность, чтобы ее можно было открутить для замены. При включении ларингоскопа лампа немного нагревается.
  2. Сферический  бугорок из металла в основании клинка. Это электрический контакт.
  3. Штырек из металла в основании рукоятки. Если смотреть сверху - штырек прямо по центру замка.

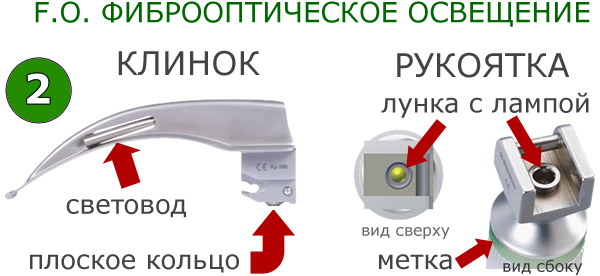

Как отличить клинок и рукоять с ФИБРООПТИЧЕСКИМ освещением

Фиброоптический ларингоскоп

  1. На конце клинка расположен СВЕТОВОД. Отличается от лампы гладкой поверхностью. На дорогих моделях световод впаян внутрь клинка, составляет с клинком единое целое. При включении ларингоскопа световод не нагревается.
  2. Кольцо с металлическим ободком и плоской центральной частью. Центральная часть – оптоволокно, текстура напоминает стекло или пластик. Если посветить фонариком на конец клинка, в центральной части кольца увидите свет.
  3. В основании рукоятки лунка с лампой. Лампа углублена в лунку, поверхность лампы стеклянная.

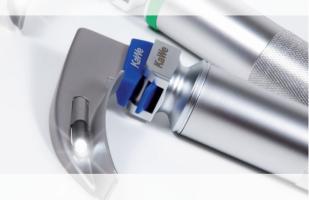

  4. Все признанные европейские производители ставят на F.O. рукоятку зеленую метку – кольцо. Некоторые пошли еще дальше – например на ларингоскопах KaWe зеленая точка ставится и на заднюю часть клинка. Так что, заметив зеленую метку, будьте уверены – перед вами фиброоптика.

Дополнительно. Ответы на самые частые вопросы.

- Для врача в чем разница между ларингоскопами с прямым и F.O. освещением?
- У F.O. более направленный свет, больше пространство для манипуляций. Возможность применения ярких ксеноновых и LED+ ламп.
У прямых ларингоскопов свет более рассеянный, яркие лампы применяются редко. Прямые ларингоскопы дешевле фиброоптических.

- В чем разница между вакуумным, ксеноновым и LED светом?
- Вакуумные лампы. Свет теплый, средней яркости. Ресурс около 20 часов. Используются только в прямом освещении. Дешевые.
Ксеноновые лампы. Свет ближе к белому, высокой яркости. Ресурс от 20 до 50 часов. Ощутимо нагреваются. Используется только в F.O. ларингоскопах. Цена средняя.
LED. Свет естественного белого оттенка, высокой яркости. Ресурс до 10000 часов. Почти не нагревается. Дорогая, но за счет большого ресурса редко требует замены.

- Бывают ли клинки с прямым ксеноновым освещением?
- Не бывают. Ксеноновая лампа слишком горячая, может обжечь слизистую глотки, поэтому устанавливается только в рукоятку F.O. ларингоскопа. Прямое освещение только с вакуумной или LED лампой.

- Совместимы ли клинки одного производителя с рукоятками другого?
- Теоретически – да, так как замки рукояток и клинков имеют единый стандарт DIN ISO 7376. Практически – каждый производитель гарантирует совместимость именно своих клинков и рукояток.

- Два известных производителя – KaWe и Riester. В чем разница?
- Мы не заметили разницы по качеству материалов и качеству изготовления – все на высшем немецком уровне.
У KaWe шире модельный ряд - кроме прямых Миллер и изогнутых Макинтош есть эксклюзивные Tepro и другие. Есть прямые клинки с LED освещением.
У Riester есть готовые кейсы с наборами для детей и взрослых. У KaWe предлагается самостоятельно набирать рукоятки и клинки.



Ларингоскопы Kawe см. здесь: https://kawe-online.ru/catalog/laringoskopy/

Ларингоскопы Riester см. здесь: https://www.ri-med.ru/laringoskopes/
